Dalam proyek pembangunan jalan, kawasan perumahan, kawasan industri, maupun pembangunan gedung, kondisi permukaan tanah merupakan salah satu faktor yang sangat menentukan keberhasilan proyek. Sebelum konstruksi dimulai, engineer harus memastikan elevasi lahan telah dirancang dengan baik agar memenuhi kebutuhan drainase, kestabilan lereng, serta keseimbangan pekerjaan galian dan timbunan.

Untuk mempermudah proses tersebut, Autodesk Civil 3D menyediakan fitur Grading, yaitu alat yang digunakan untuk membentuk permukaan tanah berdasarkan aturan kemiringan (slope), elevasi, atau jarak tertentu. Dengan Grading, proses perencanaan menjadi lebih cepat, presisi, dan mudah diperbarui ketika terjadi perubahan desain.

Pada artikel ini, kita akan membahas secara lengkap mengenai Grading pada Civil 3D, mulai dari pengertian, fungsi, jenis, hingga langkah-langkah penggunaannya.

Apa Itu Grading di Civil 3D?

Grading adalah proses membentuk atau memodifikasi permukaan tanah (surface) berdasarkan parameter desain tertentu seperti:

• Kemiringan (Slope)

• Jarak Horizontal (Distance)

• Elevasi Target (Elevation)

• Permukaan Acuan (Surface)

Hasil dari proses grading biasanya berupa Grading Object yang dapat digunakan untuk membuat Finished Ground Surface (FG).

Dengan kata lain, Grading membantu engineer mendesain bentuk akhir permukaan tanah sebelum pekerjaan konstruksi dimulai.

Fungsi Grading

Fitur Grading memiliki banyak manfaat dalam proyek teknik sipil, di antaranya:

• Membuat desain lahan perumahan.

• Membentuk lereng galian (Cut Slope).

• Membentuk lereng timbunan (Fill Slope).

• Mendesain area parkir.

• Membuat platform bangunan.

• Membentuk kolam retensi.

• Mendesain saluran terbuka.

• Menyesuaikan elevasi sekitar bangunan.

• Menghubungkan desain dengan Existing Ground.

Karena bersifat dinamis, perubahan parameter grading akan otomatis memperbarui model permukaan yang terkait.

Komponen Utama Grading

Dalam Civil 3D, proses grading terdiri dari beberapa elemen utama.

1. Feature Line

Feature Line adalah garis acuan yang menjadi dasar pembuatan grading.

Feature Line dapat berasal dari:

• Polyline

• Alignment

• Corridor

• Surface

• Objek desain lainnya

Elevasi Feature Line akan menjadi referensi awal dalam pembentukan grading.

2. Grading Criteria

Grading Criteria merupakan aturan yang menentukan bagaimana grading dibuat.

Contoh parameter yang dapat digunakan:

• Slope 1:2

• Slope 1:3

• Elevation 100.00

• Distance 10 meter

• Relative Elevation

• Surface Target

Civil 3D menyediakan beberapa template grading yang dapat disesuaikan dengan kebutuhan proyek.

3. Grading Group

Grading Group berfungsi untuk mengelompokkan beberapa objek grading ke dalam satu sistem sehingga lebih mudah dikelola dan diperbarui.

Keuntungan menggunakan Grading Group:

• Update otomatis.

• Menghasilkan Finished Surface.

• Mengatur prioritas grading.

• Mempermudah manajemen proyek.

Jenis-Jenis Grading

Civil 3D menyediakan beberapa metode grading yang umum digunakan.

Grade to Surface

Digunakan untuk menghubungkan Feature Line menuju Existing Surface.

Contoh penggunaan:

• Jalan menuju tanah eksisting.

• Area parkir.

• Platform bangunan.

Grade to Distance

Membentuk grading berdasarkan jarak tertentu.

Contoh:

Feature Line diperpanjang sejauh 5 meter dengan slope tertentu.

Grade to Relative Elevation

Digunakan ketika elevasi target merupakan selisih terhadap elevasi awal.

Misalnya:

• Naik 0,5 meter.

• Turun 1 meter.

Grade to Absolute Elevation

Digunakan jika elevasi akhir sudah diketahui.

Misalnya:

Elevasi akhir harus berada pada +100.000.

Cara Membuat Grading di Civil 3D

Berikut langkah-langkah dasar membuat grading.

Langkah 1

Buat Existing Surface dari data survei.

Langkah 2

Buat Feature Line.

Menu:

Home → Create Design → Feature Line

Langkah 3

Buat Grading Group.

Menu:

Home → Grading → Create Grading Group

Langkah 4

Pilih Grading Criteria.

Misalnya:

• Grade to Surface

• Slope 1:2

Langkah 5

Pilih sisi grading.

Civil 3D akan membuat grading secara otomatis.

Langkah 6

Tambahkan grading ke Finished Ground Surface.

Surface akan langsung diperbarui.

Contoh Penerapan Grading

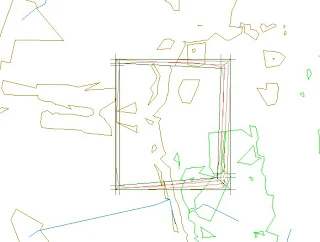

1. Platform Gedung

Engineer membuat area datar pada elevasi tertentu.

Grading digunakan untuk menghubungkan platform dengan tanah eksisting.

2. Jalan Perumahan

Setelah Alignment selesai dibuat, grading digunakan untuk membentuk lereng samping jalan.

3. Kolam Retensi

Grading membantu membuat kemiringan dinding kolam sesuai standar desain.

4. Area Parkir

Grading digunakan agar area parkir memiliki kemiringan yang cukup untuk mengalirkan air hujan menuju saluran drainase.

Hubungan Grading dengan Surface

Grading memiliki hubungan yang sangat erat dengan Surface.

Alur kerjanya sebagai berikut:

Import Survey
        ↓
Create Existing Surface
        ↓
Feature Line
        ↓
Grading
        ↓
Finished Ground Surface
        ↓
Cut & Fill Analysis
        ↓
Drawing Production

Setiap perubahan pada Feature Line atau parameter grading akan memperbarui Finished Ground Surface secara otomatis.

Keuntungan Menggunakan Grading Civil 3D

Dibandingkan metode menggambar secara manual, Grading menawarkan berbagai keunggulan.

• Desain lebih cepat.

• Parameter mudah diubah.

• Update otomatis.

• Mengurangi kesalahan desain.

• Mudah dikombinasikan dengan Surface.

• Mendukung analisis volume tanah.

• Mempercepat revisi desain.

Karena bersifat dinamis, engineer tidak perlu menggambar ulang ketika terjadi perubahan elevasi atau kemiringan.

Tips Menggunakan Grading

Untuk mendapatkan hasil grading yang optimal, perhatikan beberapa hal berikut:

• Gunakan Feature Line yang sudah memiliki elevasi dengan benar.

• Simpan Grading Criteria sesuai standar perusahaan agar dapat digunakan kembali.

• Kelompokkan grading menggunakan Grading Group untuk memudahkan pengelolaan.

• Periksa arah grading (cut atau fill) sebelum menerapkan desain.

• Lakukan evaluasi menggunakan Surface Analysis untuk memastikan hasil grading memenuhi kebutuhan proyek.

Kesimpulan

Grading merupakan salah satu fitur penting dalam AutoCAD Civil 3D yang digunakan untuk membentuk permukaan tanah sesuai dengan kebutuhan desain. Dengan memanfaatkan Feature Line, Grading Criteria, dan Grading Group, engineer dapat menghasilkan model permukaan yang akurat, mudah diperbarui, dan siap digunakan untuk analisis volume maupun penyusunan gambar kerja.

Menguasai Grading akan membantu meningkatkan efisiensi proses desain serta mengurangi risiko kesalahan dalam pekerjaan tanah, sehingga proyek dapat berjalan lebih efektif dan sesuai dengan spesifikasi yang direncanakan.

FAQ

Apa itu Grading di Civil 3D?

Grading adalah fitur yang digunakan untuk membentuk permukaan tanah berdasarkan kemiringan, elevasi, jarak, atau permukaan acuan.

Apa fungsi Feature Line dalam Grading?

Feature Line berperan sebagai garis acuan yang menjadi dasar pembentukan grading.

Apa manfaat Grading Group?

Grading Group memudahkan pengelolaan beberapa objek grading sekaligus serta memperbarui Finished Ground Surface secara otomatis saat terjadi perubahan.

Kapan Grading digunakan?

Grading umum digunakan pada desain jalan, platform bangunan, area parkir, kolam retensi, saluran terbuka, kawasan perumahan, dan berbagai pekerjaan earthwork lainnya.
